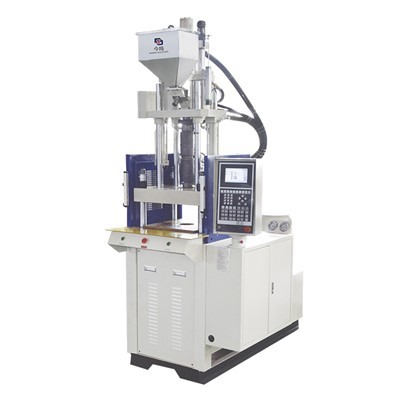

Struktura stroja za navpično brizganje

Po končanem vbrizgavanju se staljeni material, vbrizgan v votlino kalupa, ohranja v obliki. Sestava vbrizgalnega sistema: Vbrizgalni sistem sestavljata plastifikator in prenosnik moči. Naprava za plastifikacijo stroja za brizganje z vijaki je v glavnem sestavljena iz podajalne naprave, soda, vijaka in šobe. Naprava za prenos moči vključuje vbrizgalni valj, premični valj vbrizgalnega sedeža in napravo za vijačni pogon (talilni motor).
(1) Sistem za brizganje Funkcija sistema za brizganje: Sistem za brizganje je ena najpomembnejših komponent stroja za brizganje. Na splošno obstajajo trije glavni tipi: batni tip, vijačni tip in vijačni predplastificirani brizgalni tip. Najpogosteje se uporablja vijačni tip. Njegova funkcija je segreti in plastificirati določeno količino plastike v določenem času v enem ciklu stroja za brizganje in nato vbrizgati staljeno plastiko v votlino kalupa skozi vijak pri določenem tlaku in hitrosti.
(2) Vpenjalni sistem Funkcija vpenjalnega sistema: Funkcija vpenjalnega sistema je zagotoviti zapiranje, odpiranje in izmet kalupa. Hkrati je po zaprtju kalupa zagotovljena dovolj vpenjalne sile, da se upre tlaku v votlini, ki ga ustvarja staljena plastika, ki vstopa v votlino kalupa, prepreči odpiranje kalupa in povzroči, da je izdelek v slabem stanju . Sestava vpenjalnega sistema kalupa: Vpenjalni sistem kalupa je v glavnem sestavljen iz naprave za vpenjanje kalupa, mehanizma za prilagajanje kalupa, mehanizma za izmet, sprednje in zadnje fiksne šablone, mobilne šablone, vpenjalnega cilindra za kalup in varnostnega zaščitnega mehanizma.
(3) Hidravlični sistem Funkcija hidravličnega prenosnega sistema je zagotavljanje moči za različna dejanja, ki jih zahteva stroj za brizganje v skladu s postopkom, in izpolnjevanje tlaka, hitrosti, temperature in drugih zahtev vsakega dela brizganja. stroj. V glavnem je sestavljen iz različnih hidravličnih komponent in hidravličnih pomožnih komponent, med katerimi sta oljna črpalka in motor vir energije stroja za brizganje. Različni ventili nadzirajo tlak in pretok olja, da zadostijo različnim zahtevam postopka brizganja.
(4) Električni krmilni sistem Električni krmilni sistem in hidravlični sistem razumno sodelujeta, da uresničita zahteve procesa (tlak, temperatura, hitrost, čas) in različna programska dejanja stroja za brizganje. V glavnem je sestavljen iz električnih naprav, elektronskih komponent, instrumentov, grelnikov, senzorjev itd. Na splošno obstajajo štiri metode krmiljenja: ročno, polavtomatsko, popolnoma samodejno in prilagajanje.
(5) Grelni/hladilni sistem Grelni sistem se uporablja za ogrevanje soda in vbrizgalne šobe. Cev stroja za brizganje na splošno uporablja električno grelno tuljavo kot grelno napravo, ki je nameščena na zunanji strani soda in zaznana v odsekih s termočlenom. Toplota se vodi skozi steno cevi, da se zagotovi vir toplote za plastifikacijo materiala; hladilni sistem se uporablja predvsem za hlajenje temperature olja. Previsoka temperatura olja bo povzročila različne napake, zato je treba temperaturo olja nadzorovati. Druga lokacija, ki potrebuje hlajenje, je blizu izpustne odprtine cevi za material, da se prepreči taljenje surovine na izpustni odprtini, kar povzroči neuspeh pri normalnem izpustu surovine.
(6) Mazalni sistem Mazalni sistem je vezje, ki zagotavlja pogoje mazanja za relativne gibljive dele stroja za brizganje, kot so gibljiva plošča, naprava za prilagajanje kalupa in tečaj ojnice, da se zmanjša poraba energije in poveča življenjska doba delov. Mazanje je lahko običajno ročno mazanje ali avtomatsko električno mazanje.
